Draadloze communicatie faalt zelden door het RF-IC zelf. In de praktijk ligt de oorzaak vaak in de PCB-layout.
Een net iets verkeerde impedantie.
Een onderbroken ground-referentie.
Een antenne die te dicht bij een metalen deel is geplaatst.
Het gevolg: minder bereik dan berekend, instabiele verbindingen of onverklaarbare variatie tussen prototypes.
RF PCB ontwerp draait daarom om gecontroleerd elektromagnetisch gedrag op printplaatniveau. Het bepaalt of jouw draadloze systeem voorspelbaar presteert — in het lab én in de uiteindelijke toepassing.
Ideetron ontwikkelt RF-PCB’s voor industriële en IoT-toepassingen waarbij bereik, stabiliteit en reproduceerbaarheid essentieel zijn.
Wil je weten of jouw RF-layout technisch correct is opgezet? Plan een technisch intakegesprek.
Bij lage frequenties gedraagt een spoor zich als een verbinding. Bij RF-frequenties wordt het een transmissielijn.
Dat betekent dat de karakteristieke impedantie, de referentievlakken en de fysieke omgeving direct invloed hebben op signaalgedrag. Elke discontinuïteit kan reflecties veroorzaken. Elke onderbreking van de ground plane beïnvloedt het elektromagnetisch veld.
De meest voorkomende oorzaken van RF-problemen zijn:
Zonder gecontroleerde layout worden deze effecten pas zichtbaar tijdens metingen of veldtesten.
RF-traces worden doorgaans ontworpen voor een karakteristieke impedantie van 50 ohm. Die impedantie wordt bepaald door de stackup, de spoorbreedte, de afstand tot het referentievlak en het gebruikte PCB-materiaal.
Een kleine afwijking in stackup of productie kan al leiden tot reflecties en vermogensverlies. Daarom wordt impedantie niet alleen theoretisch berekend, maar ook afgestemd op de werkelijke productiespecificaties.
Daarnaast is de overgang tussen componenten kritisch. Via’s, laagwisselingen en connectorovergangen kunnen de impedantie verstoren. Door deze overgangen bewust te ontwerpen, blijft het signaalpad gecontroleerd.
Het resultaat is minder reflectie, hogere efficiëntie en stabielere communicatie.
Een RF-IC en een antenne zijn zelden direct optimaal op elkaar afgestemd. Matching-netwerken zorgen ervoor dat de energieoverdracht maximaal is.
De plaatsing en routing van deze netwerken zijn bepalend voor hun effectiviteit. Te lange verbindingen of ongunstige positionering kunnen de afstemming verstoren.

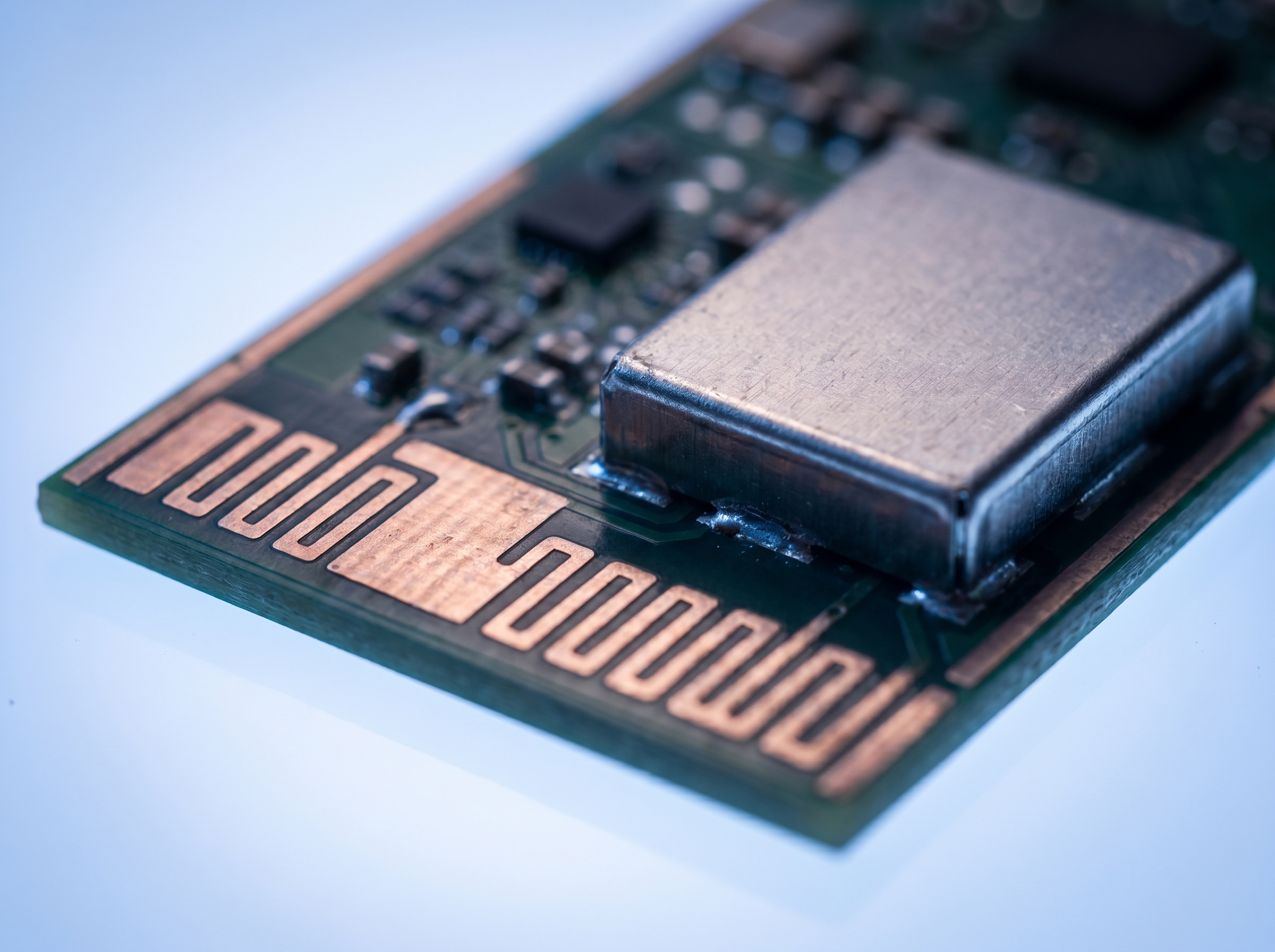

Daarnaast is antenne-integratie een kritische factor. De ground plane, nabijgelegen componenten en de uiteindelijke behuizing beïnvloeden het stralingspatroon.
Daarom wordt bij RF PCB ontwerp niet alleen gekeken naar de printplaat zelf, maar naar het totale systeem waarin de antenne functioneert.

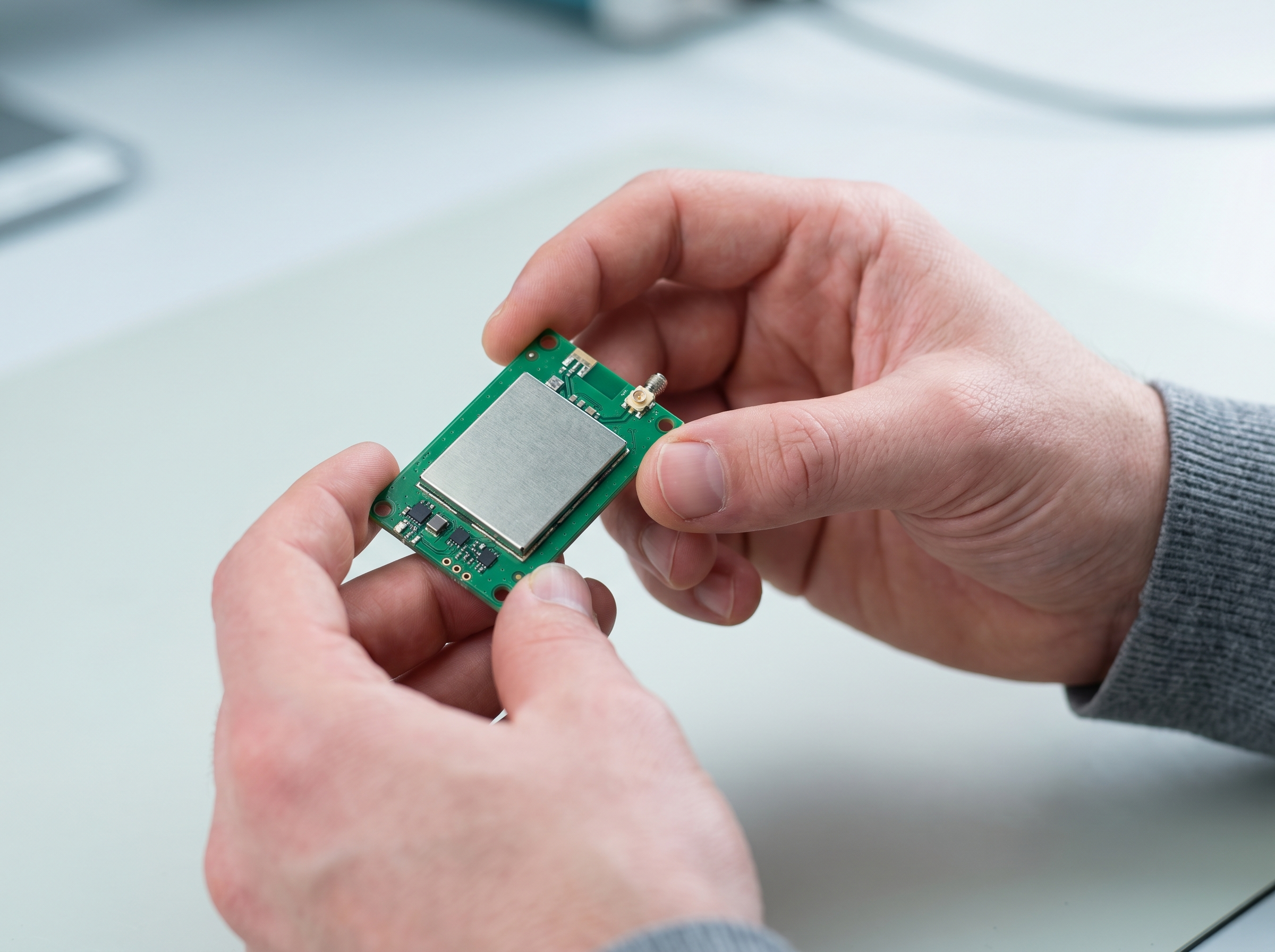

In veel moderne systemen bevinden RF, digitale logica en voedingen zich op dezelfde printplaat. Zonder duidelijke scheiding kunnen digitale schakelpulsen ongewenste ruis introduceren in het RF-gedeelte.
Tijdens het ontwerp wordt daarom expliciet aandacht besteed aan:
Dit verkleint de kans op interferentie en verhoogt de reproduceerbaarheid tussen prototypes.

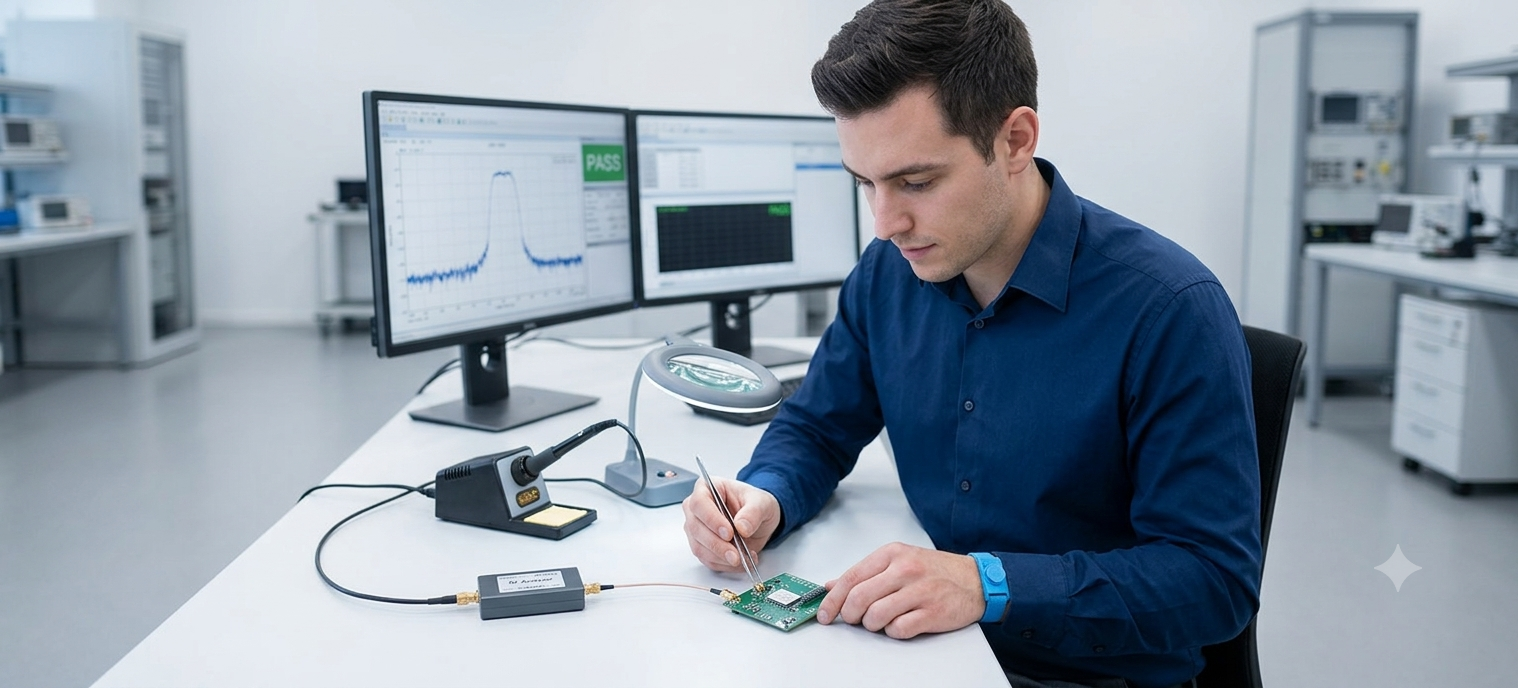

RF-ontwerp kan niet uitsluitend op berekening worden gebaseerd. Metingen zijn noodzakelijk om het werkelijke gedrag te bevestigen.

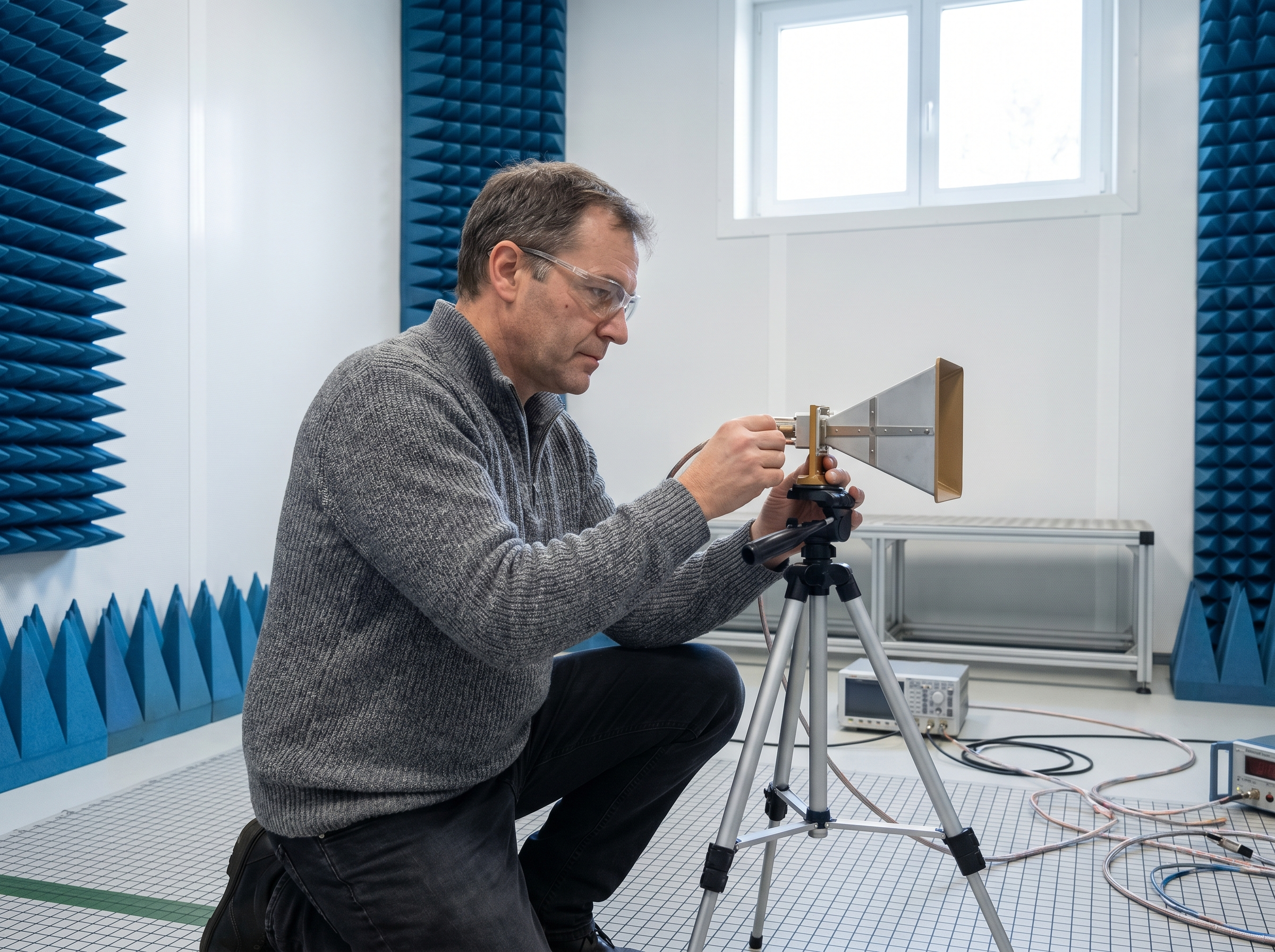

Met een Vector Network Analyzer wordt bijvoorbeeld de reflectiecoëfficiënt gemeten om te beoordelen hoe goed het systeem is afgestemd. Ook bereiktesten en analyse van veldsterkte geven inzicht in de praktische prestaties.
Door ontwerp en metingen met elkaar te verbinden, ontstaat een onderbouwde optimalisatie in plaats van trial-and-error.
Gespecialiseerde RF-engineering is essentieel bij toepassingen met draadloze communicatie zoals BLE, LoRa of andere industriële protocollen.
Ook bij compacte ontwerpen, metalen behuizingen of meerdere radio’s in één systeem neemt de complexiteit sterk toe.
In deze situaties is standaard PCB-layout vaak onvoldoende. Een onderbouwde RF-aanpak voorkomt dat communicatieproblemen pas zichtbaar worden tijdens certificering of in het veld.
Ideetron combineert RF PCB ontwerp met hardwareontwikkeling, embedded firmware en draadloze communicatie-expertise. Ontwerpkeuzes worden daardoor afgestemd op zowel hardware-architectuur als protocolgedrag.
Met meer dan 15 jaar ervaring in elektronicaontwikkeling werken wij aan industriële en IoT-toepassingen waar stabiele draadloze communicatie geen optie is, maar een vereiste.
